一、產品簡介
12G-SDI 48x48 矩陣切換器可將多臺SDI攝像機、SDI監視器、非線性編輯系統、磁帶機和基于文件的錄像機組合成一個完美的視頻系統，3U外形結構設計，支持48路12G-SDI輸入和48路12G-SDI 輸出，兼容12G/6G-SDI/3G-SDI/HD-SDI/SD-SDI/270M信號。
12G-SDI 48x48矩陣切換器支持大格式分辨率、高幀率(HFR) 和深色格式，同時在通過SDI 傳輸4K/UltraHD 時減少電纜數量。12G-SDI 48x48矩陣切換器廣泛應用于廣電、直播、大型演唱會、體育賽事、多媒體教學及各種活動場所。
二、特征
1.支持48路12G-SDI輸入，48路12G-SDI輸出；
2.最大分辨率支持4K@60Hz 4：4：4
3.自動兼容12G/6G/3G/HD/SD-SDI/270M
4.支持一對一、一對多、多對多輸出模式
5.支持LCD顯示系統信息設置
6、采用高性能圖像處理技術，使圖像信號遠距離傳輸不失真。每路輸出分辨率最高支持3840X2160 60Hz，畫質更清晰更有質感。
7.支持各種專業攝相機、PC端等設備輸入，即插即用，操作靈活；
8、前面板有按鈕、液晶面板，方便客戶操作和顯示實時狀態；
9、支持RS232/RJ45接口控制，網口可開放API協議供客戶連接其他控制板;
10.可定制特殊功能；12G-SDI 32*32，72*72，128*128輸入/輸出可定制；
三、技術參數
|
視頻輸入 |
輸入信號 |
12G-SDI |
|
輸入通道 |
48 |
|
|
比特率 |
270Mbps to 12Gbps |
|
|
接口 |
BNC |
|
|
回波損耗 |
＞15dB |
|
|
信號幅度 |
800mVp-p±10% |
|
|
阻抗 |
75Ω |
|
|
平衡式 |
1694A |
|
|
視頻輸出 |
輸出信號 |
12G-SDI |
|
輸出通道 |
48 |
|
|
比特率 |
270Mbps to 12Gbps |
|
|
接口 |
BNC |
|
|
回波損耗 |
＞15dB |
|
|
信號幅度 |
800mVp-p±10% |
|
|
阻抗 |
75Ω |
|
|
上升/下降時間 |
0.6ns±100ps |
|
|
直流偏置 |
0V±0.5V |
|
|
時鐘恢復 |
自動輸出可選 |
|
|
抖動 |
<0.2UI |
|
|
一般參數 |
電源 |
100 to 240VAC |
|
功率 |
30-100W |
|
|
尺寸 |
483*250*133.5mm |
|
|
操作溫度 |
0℃～＋50℃ |
|
|
儲存溫度 |
-20℃～＋75℃ |
|
|
濕度 |
0 to 95% RH 0 至 95% RH 無冷凝 |

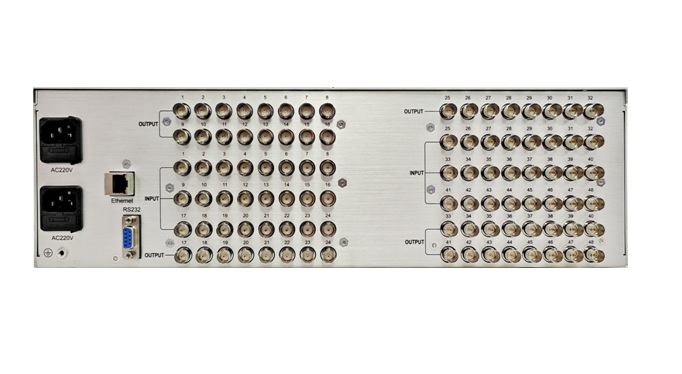

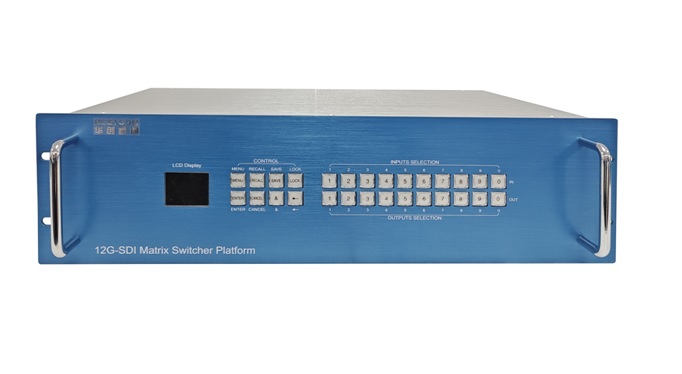

四、產品圖片
