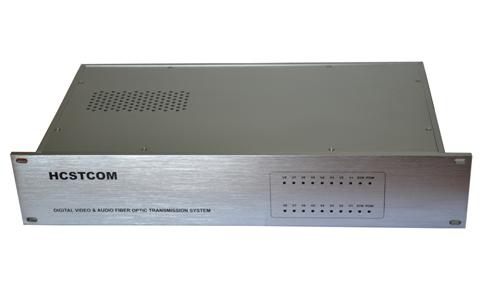

• 1、產品簡介
  該3G-SDI光端機設計和生產是適用于電視行業的高可靠、高性能的串行數字光傳輸設備，信號格式從19.4Mbps到2.97Gbps, 系統支持符合SMPTE424M，SMPTE292M，SMPTE259M，SMPTE297M，SMPTE305M，SMPTE310M標準,以及DVB-ASI（EN50083-9）等數字電視格式的信號,滿足工業級和廣電產品相關標準要求.

  2、性能特點
   在單纖上傳16路單/8路雙向3G-SDI信號
   工作范圍從19.4Mb/s 到 2.97Gb/s
   用于SMPTE 424M (2.97Gb/s)的時鐘恢復
   自動適應SDI 143M，177M，270M，360M，540M，1483.5M，1485M，2970Mbps速率
   支持SMPTE 424M (2.97Gb/s),SMPTE 344M (540Mb/s)、M2S 和 DVB-ASI(270Mb/s)標準
   輸出光波長范圍為1310nm、1550nm和高達16種CWDM波長(ITU-T G.694.2 兼容)
   100m自動電纜均衡，適用所有在 2.97Gb/s以下的速率（Belden 1694A）
   LED狀態指示燈對關鍵的參數進行監視
   可選的網管系統
   支持熱插拔
   可提供獨立式、1U機架式和4U機架式安裝

  3、規格參數
  串行電視   BNC 輸入
  電視信號標準：SMPTE424M, 292M, 259M, 297M, 305M, 310M, M2S, DVB-ASI, DVB-SSI 和其它的 Telecom/Datacom 速率（19.4Mb/s

  - 2.97Gb/s）
  輸入數目：1 路
  反射損耗：>15DB
  均衡：0-100m @ 2.97Gb/s
  連接器：75Ω  BNC

  光輸出
  輸出數量:1
  線纜傳輸類型:單模單纖（多模可選）
  工作波長:1310nm /1550nm
  反射損失:> 15dB
  抖動:< 0.2UI
  連接器:FC/PC （SC/PC可選）

  串行電視    BNC 輸出(EO/OE) 與輸入同
  輸出數量:接收端2路輸出
  信號電平:800mV 標稱
  上升/下降時間:200ps 標稱
  過沖:< 10% 振幅
  反射損耗:> 15dB
  抖動:< 0.2UI
  連接器:75Ω BNC

  電氣指標
  工作溫度:0℃～＋50℃
  電壓 1A@12VDC
  功率 12 W
  EMI/RFI 符合 FCC Part 15 Class A, EU EMC 指標
  平均無故障工作時間  ﹥100000小時

  4、供貨信息
  產品名稱           產品描述
  單向3G-SDI超高清視頻光端機
  HC4010-T/R    1路3G-SDI輸入,2路3G-SDI輸出,單模,單纖,FC光口,20km, 臺式

  雙向3G-SDI超高清視頻光端機
  HC4011-T/R    1路3G-SDI輸入,2路3G-SDI輸出,單模,單纖雙向傳輸,FC光口,20km, 臺式

  3G-SDI+IP高清視頻光端機
  HC4010P-T/R   1路3G-SDI輸入,2路3G-SDI輸出,1路100M網絡，單模,單纖,FC光口,20km, 臺式

  3G-SDI+音頻+數據光端機
  HC4010DA-T/R  1路3G-SDI輸入,2路3G-SDI輸出,1路數據，1路音頻，單模,單纖,FC光口,20km, 臺式

  3G-SDI超高清視頻光端機機箱
  HC1000        1U標準19英寸機箱，4個板卡插槽位置，220V/AC電源；


  5、應用場合
  電視演播,現場轉播,高清視頻會議系統，軍事指揮系統
